Всем здравствуйте!
Как добраться до предмета, который находится на недосягаемой для вас высоте ? Как собрать фрукты с самой вершины дерева или произвести покраску дома? Такие вопросы, скорее всего, посещали вас не один раз, именно для этих целей было изобретено специальное приспособление, которое называется Стремянка.
Стремянки — это, пожалуй, самые популярные и необходимые лестницы, их применяют в быту, и в других сферах деятельности.
В данной статье будет описан способ изготовления приставной лестницы, с подробным фото отчетом.
Для изготовления лестницы нам потребуется :
Материалы:
- два бруса 60*40 мм;
- брус 50*35 мм;
- саморезы;
- краска.

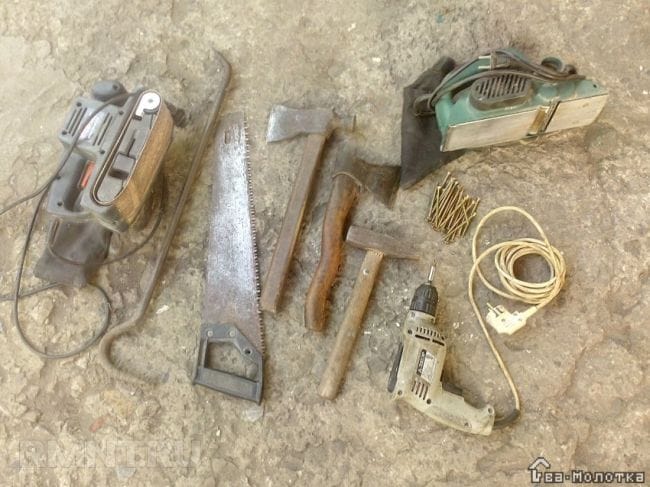

Инструмент:
- ножовка по дереву, или другой имеющийся режущий инструмент;
- шлифовальная машинка;
- дрель;
- молоток;
- топор;
- монтировка.

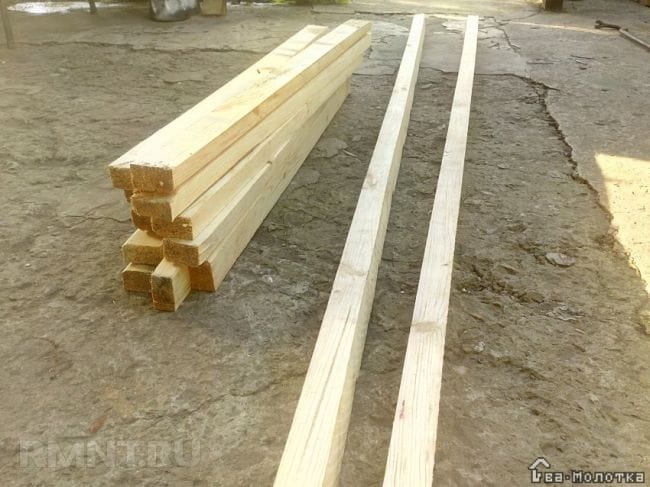

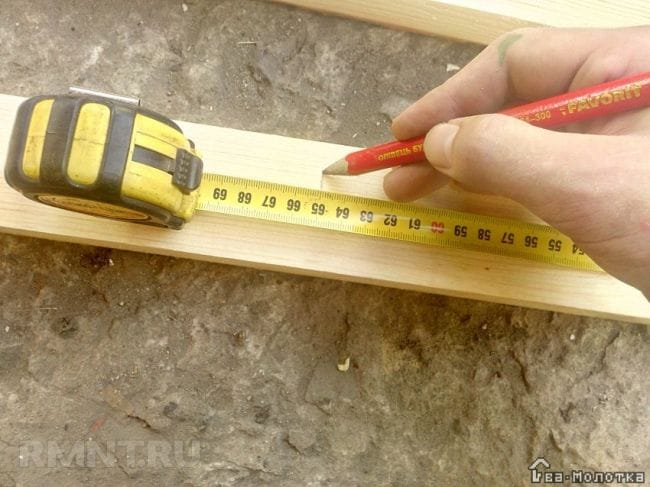

Начнем с того, что возьмем две вертикальные тетивы с сечением бруса 60*40 мм, его длину берем на свое усмотрение, в данном случае длина составляла 3,6 м.

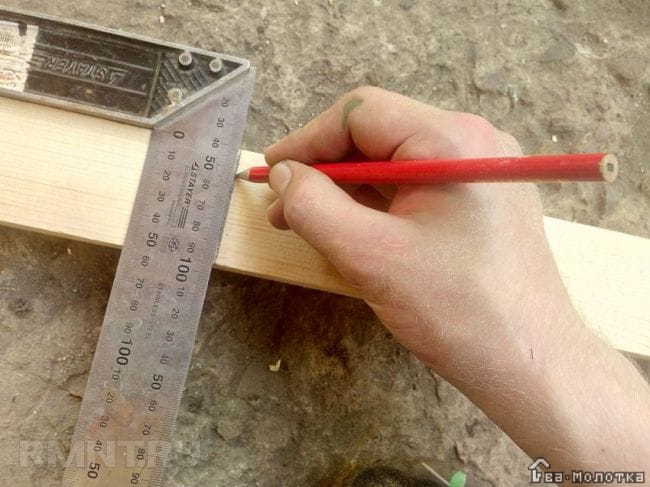

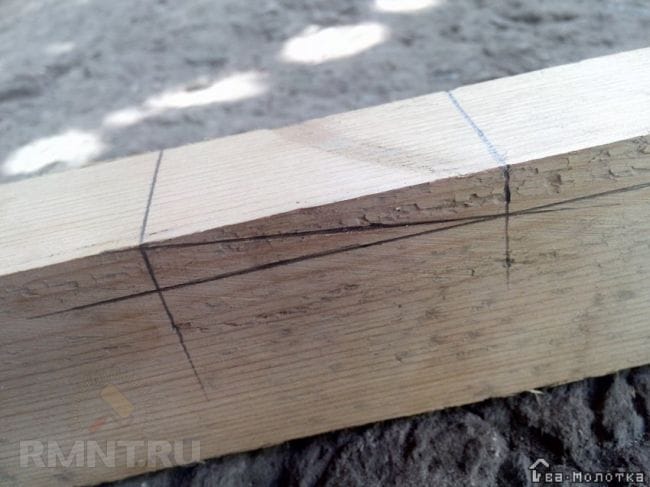

Для того, чтобы лестницу сделать прочной и верхняя грань ступенек при наклоне была горизонтальной, делаем специальные зарубки, наносим разметку в тех местах, где планируем устанавливать ступеньки, расстояние между перекладинами берем 30 см. Брус для ступенек используем с сечение 50 мм, согласно этим размерам делаем разметку, ее наносим с обеих сторон тетивы. Далее отмечаем глубину зарубки – 15-20 мм. Полученные метки соединяем между собой косой линией, как показано на фото.

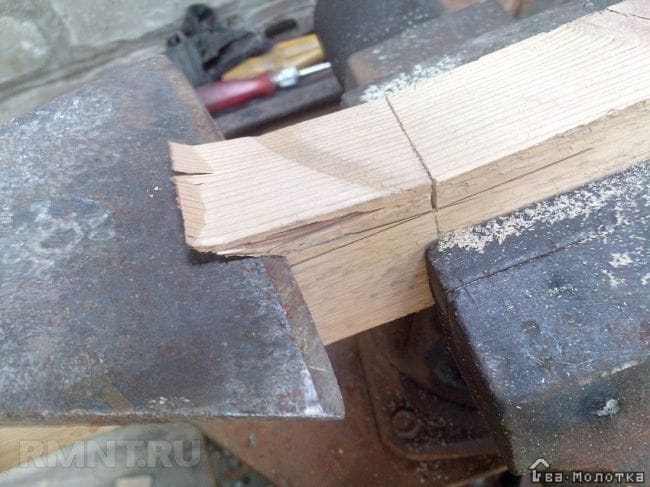

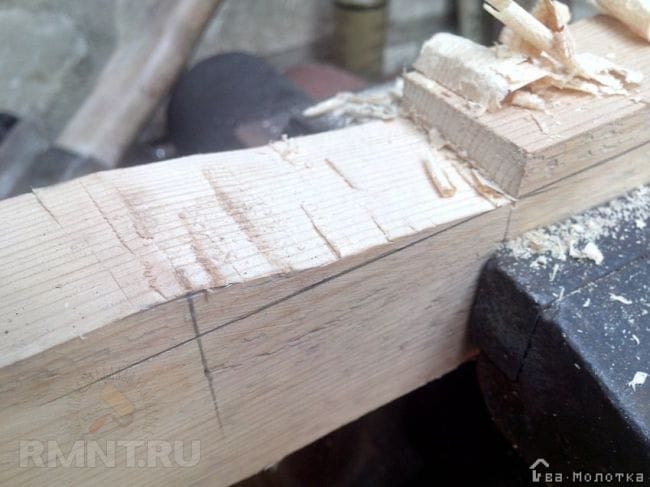

Затем при помощи острого топора и молотка снимаем под углом часть древесины, но перед этим ножовкой нужно сделать углубление по размеченной линии, это для того, чтобы брус не раскололся в ненужном для нас месте.
Топор используем в качестве рубанка, выравнивая угол зарубки.

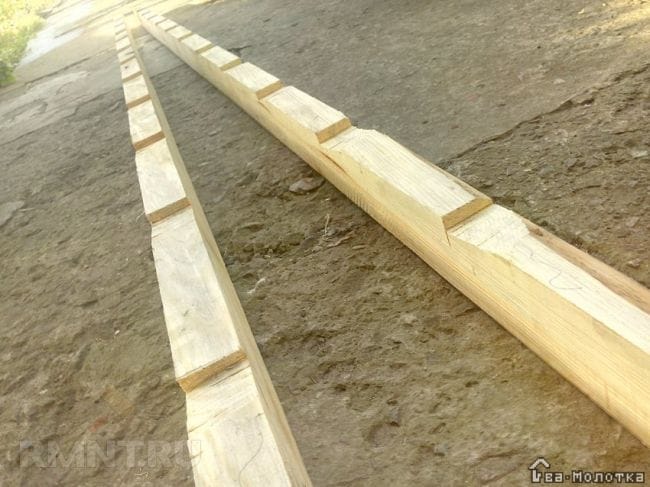

Аналогичным способом делаем зарубки на обеих тетивах.

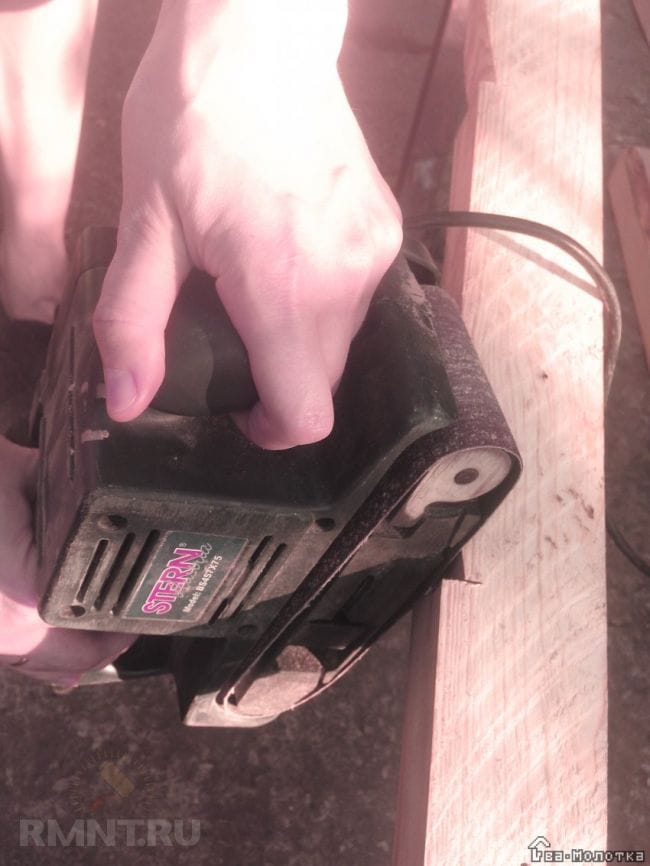

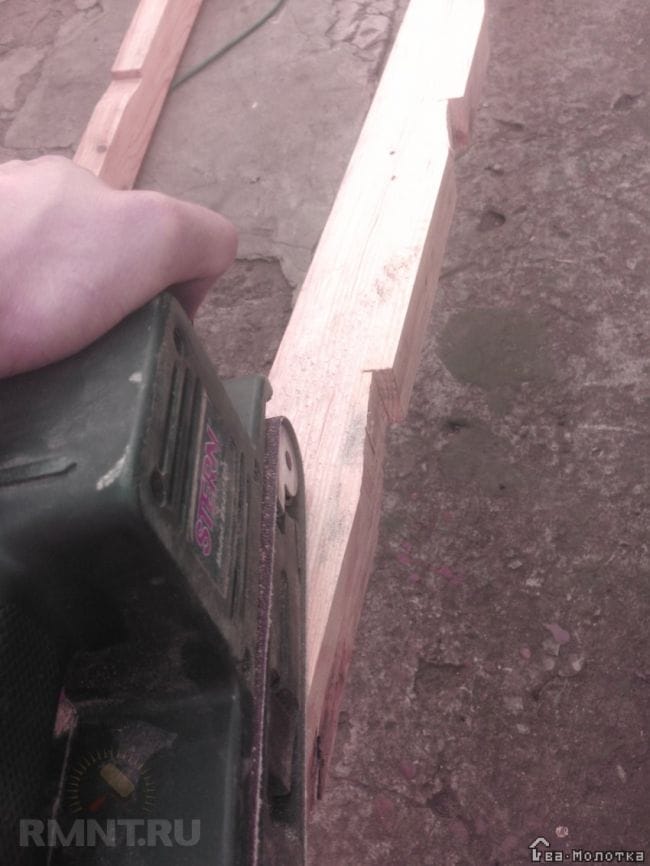

Далее при помощи шлифовальной машинки обрабатываем поверхность бруса.
Нужно тщательно выровнять сделанные нами зарубки.

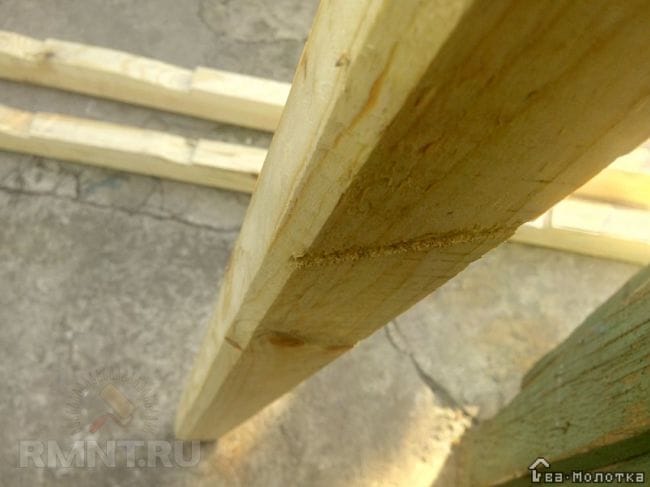

Теперь при помощи краски окрашиваем внутреннюю часть зарубков. Откладываем их до полного высыхания.

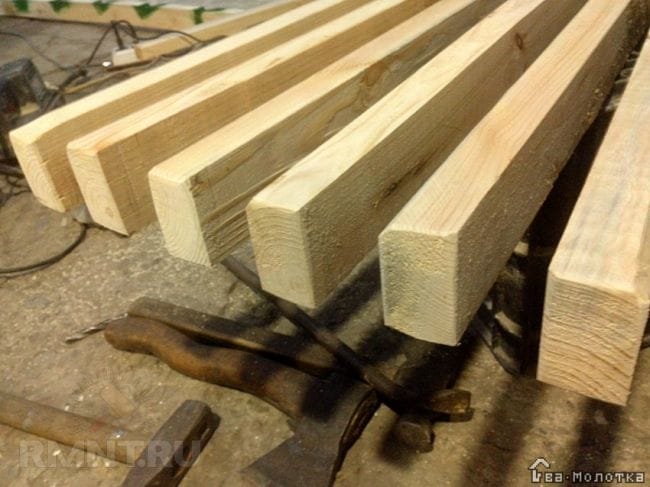

Далее берем брус с сечением 50*35 мм для ступенек, его нужно немножко доработать. Берем рубанок и при помощи него снимаем фаску. Такую же операцию делаем на каждом бруске.

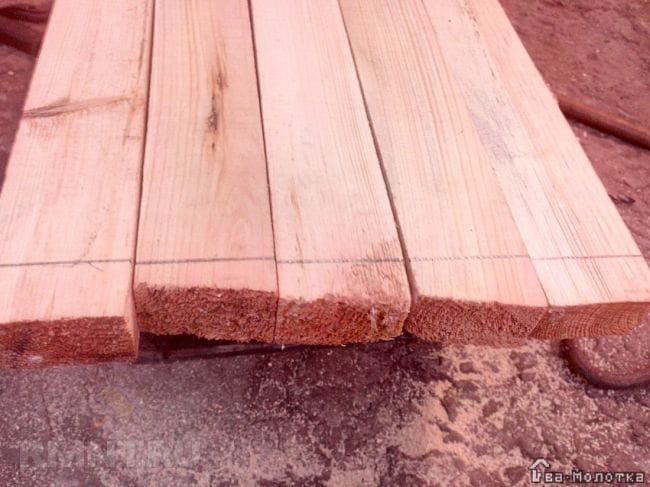

Затем нужно сделать одну из сторон брусьев базовой, для этого берем угловую линейку и при помощи карандаша наносим разметку.

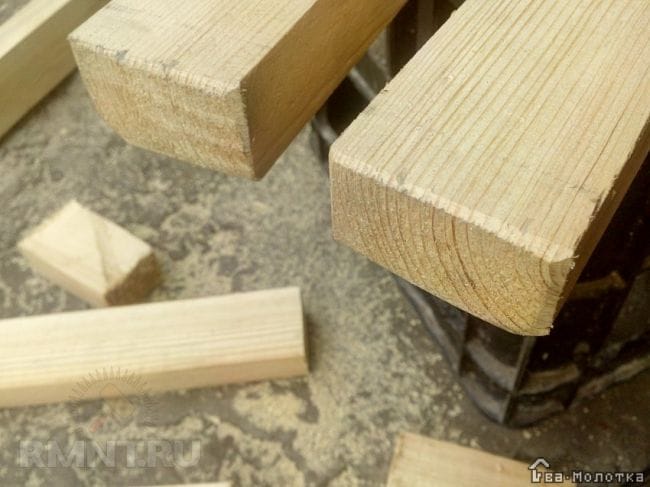

Когда все готово, при помощи режущего инструмента отпиливаем все неровные края, после этого обрабатываем поверхность шлифовальной машинкой, торцы сглаживаем.
Теперь можно переходить к изготовлению верхней и нижней перекладины лестницы. Для того, чтобы отличить верх и низ лестницы, ее нужно сделать с небольшим сужением. Верхняя часть должна быть короче нижней. Ширину лестницы берем 65 см снизу и 55 – сверху. Размеры можно взять другие на свое усмотрение. При помощи рулетки отмечаем длину.
С помощью угольника наносим разметку в том месте, где будет производиться распил будущей ступеньки.
Начинаем распил.
Когда ступеньки готовы, обрабатываем торцы шлифовальной машинкой.
Далее на краях бруса находим центр, для этого нужно отступить от каждого из краев на половину толщины тетивы (20 мм).

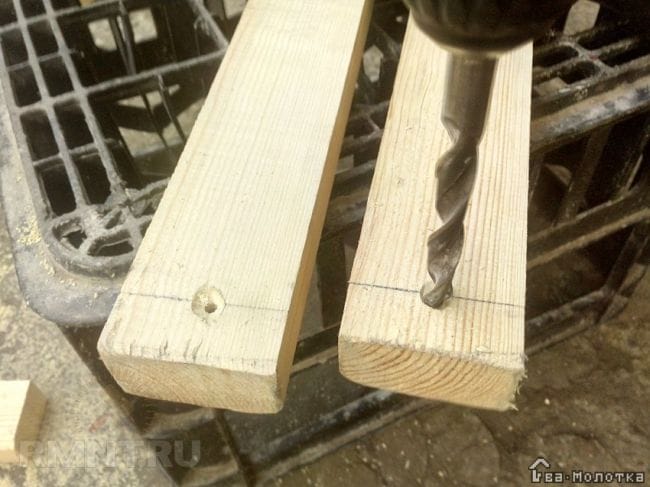

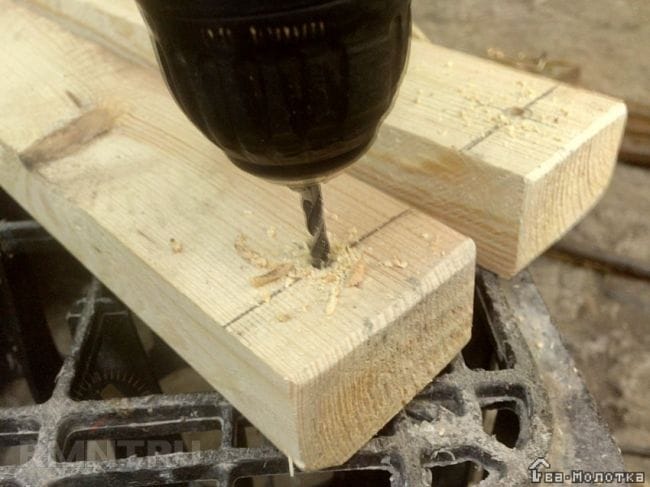

Затем на отмеченных центрах делаем отверстия под саморезы. Саморез должен свободно проходить в это отверстие.
Делаем зенковку, используя для этого сверло большего диаметра.

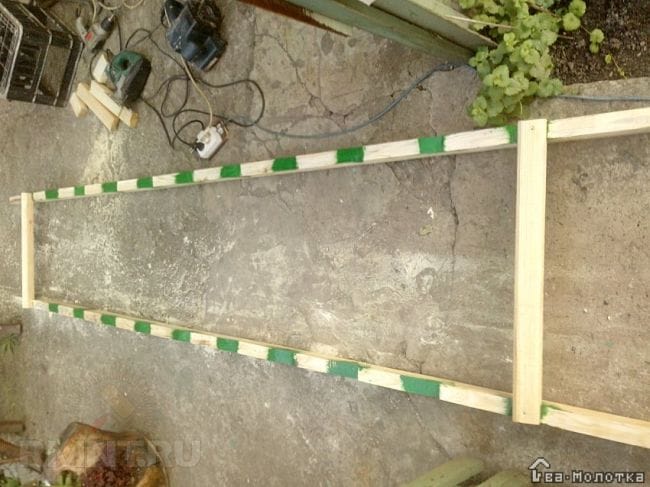

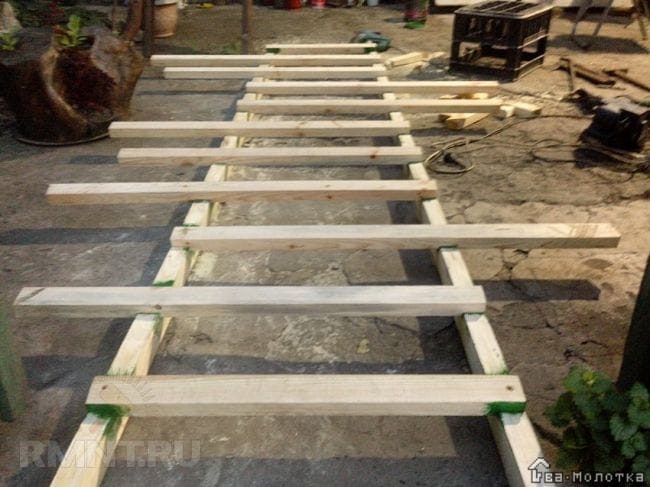

Теперь устанавливаем верхнюю и нижнюю перекладину, поместив и выровняв их в зарубке. Торцы ступенек делаем вровень с боковыми частями тетив. После этого через имеющиеся отверстия в ступеньках делаем метку того места, где нужно будет просверлить отверстие. Они нужны для того, чтобы саморезы при скручивании не раскололи древесину. Отверстия были сделаны сверлом на 0,2-0,3 меньше, чем толщина саморезов.

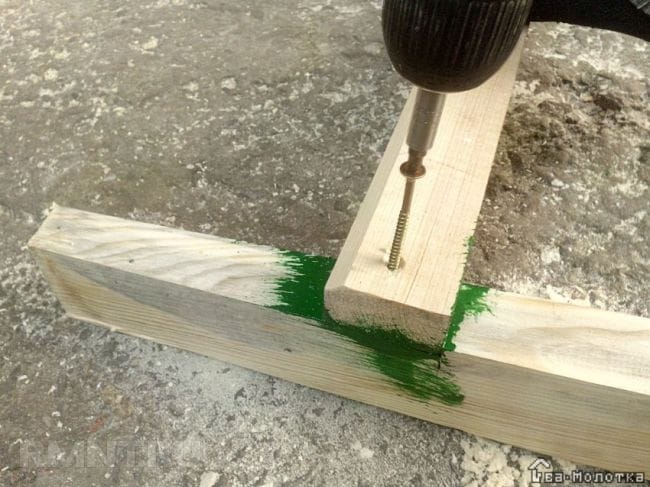

Теперь можно фиксировать ступеньку на свое место, но перед этим следует прижимную сторону перекладины покрасить.

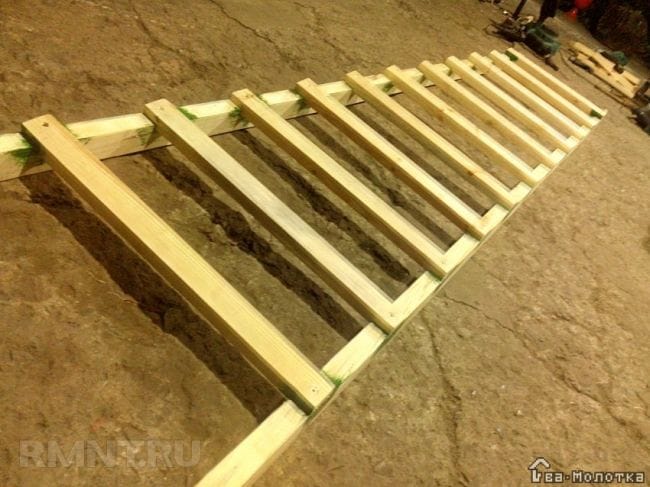

Когда лестнице заданы необходимые размеры, добавляем недостающие ступеньки, для этого выкладываем заготовленные бруски в зарубки, выставляя базовые торцы вровень с боковыми частями тетив.

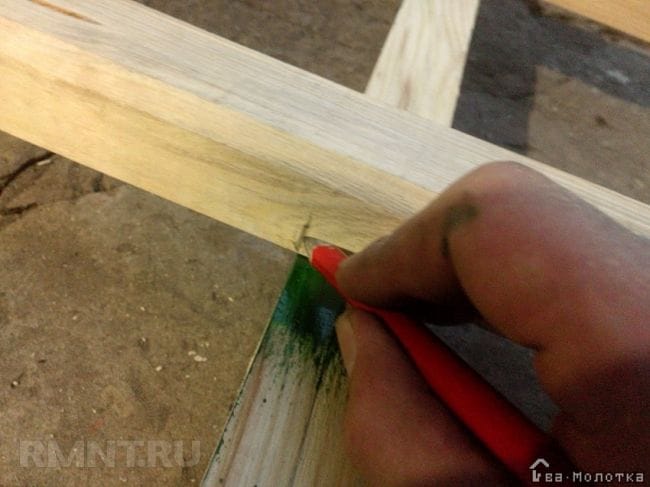

Отмечаем нужную для нас длину с обратной стороны тетивы, линии чертим, используя угловую линейку, далее отрезаем лишние части, торцы ступенек нужно зашлифовать. Устанавливаем ступеньки таким же самым способом, как и первые две. Всего ступенек должно получиться 11.

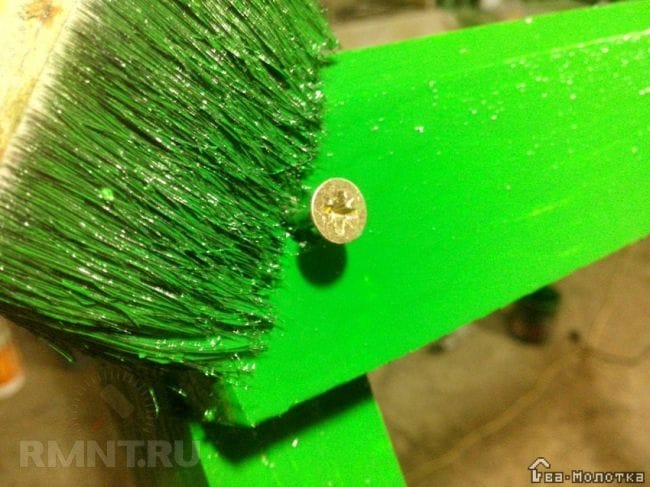

Теперь перейдем к покраске изделия. Для того, чтобы краска не забивала шлицы головки самореза, их нужно немножко выкрутить. Производим покраску. Когда все готово саморезы вкручиваем обратно.
Если после того, когда вы нанесли краску, вы заметили, что местами начало просвечиваться древесина, в таком случае стоит нанести еще один слой. Когда краска полностью высохнет, данная лестница готова к использованию.
Статья окончена, всем спасибо за внимание.
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Мастер-класс по сборке деревянной лестницы
В каждом доме не обойтись без лестницы, потому что, если вы зажжете лампочку, паутина соберется в углу, или занавеска слетит с петель, вы не попадете в нужное место. Конечно, если ваш рост не более двух метров, иначе, даже имея под рукой табуретку, вы не сможете справиться ни с одной проблемой.
Как собрать дома настоящую стремянку и будет дорого? Лестницы из дерева не так-то просто найти на прилавках, можно сказать, их сняли с производства и сделали это по нескольким причинам.С одной стороны, в борьбе за окружающую среду и вырубку лесов, с другой - чтобы сэкономить на транспорте и сырье. Ведь ни для кого не секрет, что лестницы из дерева довольно тяжелые и громоздкие, в отличие от алюминиевых. Цена алюминиевой лестницы в свою очередь зависит от толщины металла, высоты и функциональности и может достигать нескольких сотен долларов. Как не заплатить крупную сумму и получить незаменимую вещь? Немного попотейте и прогуляйтесь по строительному рынку или магазину.Ведь там вы сможете найти все необходимые материалы, чтобы самому сделать передвижную лестницу. Для этого вам потребуется: 1. Распилить дерево 2. Деревянные доски (исходя из желаемого результата лестницы, купить нужное количество досок) 3. Саморезы по дереву 4. Клей ПВА 5. Уголки на 90 градусов небольшие с отверстиями для саморезов 6. При необходимости два скрепленных коромыслами, для двойной стремянки 7. Отвертка в крестообразном сопле 8. Сверло по дереву (2мм) 9. Наждачная бумага 10. Эмалированная краска и кисточка Ну что же, приступим! И в самом начале необходимо наглядно представить, как будет выглядеть ваша стремянка.Представлено? Затем возьмите лист и ручку, начертите на бумаге примерно высоту лестницы, исходя из таблицы с показаниями и нужными вам целями. Помните, что лестница должна иметь клин, чтобы она была более устойчивой на земле, и вы не упали на нее в сторону. Каждая ступенька на лестнице должна быть параллельна ступне человека, для удобства нахождения на ней.
Если все замеры сняты, то самое время заняться спилом дерева и его регулировкой для стыковки.Дерево, которое вы используете, не должно быть слишком сухим или слишком влажным. Постарайтесь подобрать такие доски, на которых будет как можно меньше черных сердечек или зазубрин, чтобы не допустить дальнейшего обрамления дерева. Две самые длинные и прочные палки должны быть надежными и достаточно плотными. Чтобы добиться наиболее удачного клиновидного вида лестницы, каждая ступенька лестницы должна быть немного меньше предыдущей. Достаточно бега на 2-3 см, при количестве этапов 5-7, таким образом получится идеальное соотношение.Чтобы ступеньки были надежно закреплены, проделайте тонким сверлом боковые сквозные отверстия в опорных стержнях и в самой ступеньке и просверлите их друг в друга длинными шурупами по дереву или шурупами по металлу (обычно они бывают золотого цвета, они сильнее). Отверстия сделаны для того, чтобы на доске, предназначенной для ступеньки, не было трещин во время завинчивания шурупа, особенно если это металлическая отвертка.
От дна до малых (черный) шурупов, просверлить угол 90 градусов так, чтобы она плотно прилегала к шагу и опорной палки.Таких углов должно быть два, под каждой из ступенек. Лучше всего подходят уголки из твердой стали, горячего чугуна или чугуна. В случае, если вы хотите, чтобы каждая ступенька входила в заранее определенные пазы опорных стоек, вам нужно будет поработать долотом и молотком. Но помните, что, сделав прорези, вы можете уменьшить прочность опорных стержней, и со временем эти места станут более уязвимыми для трещин. Прикрутив на саморезы все необходимые ступени снизу вверх, при необходимости можно сделать еще одну опору для лестницы.Это сделано для того, чтобы при отсутствии стены или дерева, на которые можно было бы опираться, всегда можно было установить стремянку на любой поверхности.
Эта часть лестницы может иметь зеркальное отражение или состоять только из опорных стоек одинаковой длины и двух промежуточных ступенек, сверху и снизу, также одинаковой длины. Две части лестницы соединяются специальными застежками в виде полумесяца, которые застегиваются, но могут перемещаться из стороны в сторону. После этого возьмите грубую наждачную бумагу и полностью отшлифуйте все части лестницы, чтобы на них не было мелких заусенцев и других выступов.Эта мера предосторожности поможет обезопасить свое тело от попадания посторонних предметов во время эксплуатации лестницы. После шлифовки покрасьте стремянку краской и дайте ей полностью высохнуть. Краска защитит древесину от сырости и влаги.
Позаботьтесь о том, чтобы в середине каждой опоры были растяжки для фиксации лестницы при раздвижении. Их можно сделать из обычной плотной веревки и пары закрепленных саморезов. Это не позволит лестнице раздвинуться, находясь на слишком скользкой поверхности или под большой нагрузкой.
Чтобы проверить, удалось ли вам сделать надежную лестницу, вам понадобятся два груза, которые необходимо повесить посередине лестницы. Сама стремянка должна стоять на двух опорах с каждой стороны, на высоте метра. Посев таким образом не менее часа без трещин и разрывов, можно уверенно взобраться на свою лестницу и использовать ее. При выполнении любых операций с деревом, шурупами, пилой и многими другими инструментами используйте перчатки и защитные очки. Это защитит ваше зрение и руки от повреждений.
Комментарии
комментария
.Как сделать складную лестницу своими руками: фото и описание работы | Своими руками
Чтобы снимать посевы, рубить деревья и кустарники, вам обязательно понадобится стремянка.
Чтобы не покупать готовый товар и не тратить лишние деньги, сделаем свое, тем более что покупные китайские и турецкие лестницы никуда не годятся - разваливаются почти сразу, их сложно заварить в ремонт - китайцы и турки экономичный - банка напоминает сигаретную фольгу.
Мучила себя китайскими лестницами и меняла их после каждого урожая винограда, решила сделать свою.
Дерево - материал, которым Россия еще не обеднела, вещь все-таки проверенная.
Полезная стремянка есть не только на даче - зимой ее можно перевезти в квартиру, чтобы с ее помощью оклеить обоями, либо сделать любой другой ремонт дома и квартиры. Вы можете сделать это сами.
Для того, чтобы сделать лестницу лестницей, вам понадобятся:
- доска 600x15x5 см
- доска 300x15x5 см
- 2 металлических уголка
- 2 металлические пластины
- 2 болта с гайками
- 12Мамы
- Пильный диск
- электрический самолет
- дрель
- ножовка
- киянка
- долото
- 4 гвоздя
- молоток
- топор
- нож
- щетка
- шило
- квадрат
- карандаш
- рулетка
- Клей ПВА
- защитный
- покрытие акриловой краской
Как сделать самую раскладную лестницу - стремянку - пошаговая инструкция
Номера ступеней лестницы совпадают с фотографиями в альбоме.
- Дисковой пилой разрежьте доски на 2 равные части.Обработайте заготовки рубанком. Распилили их ножовкой по кусочкам для стоек - 3 и 2,77 м. Разрежьте короткие блоки на 8 отрезков (для ступеней) длиной 46,49, 52,54,60,63 и 66 см и 2 перекладины для упора лестницы.
- На широкой стороне длинных брусков наметьте сквозные бороздки для ступенек 2,5 × 3,5 см. Середина первого окна находится на расстоянии 20 см от верхнего края, каждое последующее - через 33 см от предыдущего. На подмостках лестниц отступите от верха 83 и 2,5 см, также разметьте бороздки.
- Используя стамеску и молоток, выдолбите тщательно отмеченные окна. Стены окон должны быть ровными.
- На самой короткой и длинной планках для ступеней отметьте шпильки для вставки в окна (длина шпильки - 6 см).
- Ножовки делают в будущих шагах неглубокие поперечные пропилы, отступая от каждого края на 6 см и точно следуя разметке.
- Перед стыковкой с поперечными пропилами распилите пильный диск продольно.Все неровности можно исправить ножом или стамеской.
- Вставьте первую и последнюю ступеньки в пазы шпилек и закрепите шпильки не полностью. Пронумеруйте ступеньки на концах и укажите сторону.
- Подобно крайним ступеням, проткните шипы на других ступенях. Вставьте 2 фиксирующих ремня в прорези на опоре лестницы. Следите за тем, чтобы шип входит в паз плотно, без зазора, а ступеньки плотно уложены на бруски.
- Снимите гвоздики с первой и последней ступенек и соберите лестницу.Для более плотной посадки и введения шипов в пазы постучите по планкам кианитом. Для точной подгонки используйте нож.
- Разберите лестницу и покрасьте, оставив неокрашенными только концы, пометки на которых помогут собрать лестницу чисто. Некоторые детали по окончании работы придется тонировать. Дайте деталям высохнуть.
- Просверлите ступеньки лестницы и проденьте отверстия диаметром 0,7 см для крепления ступеней.
- Из обрезков доски сделайте деревянные дюбеля.Для этого брус разрезаем топором на небольшие отрезки 7 × 1–1,2. Ножом вырезать круглые дюбеля диаметром 0,8 см. Забейте дюбеля в отверстия для крепежа, предварительно смазав их клеем ПВА. Дайте клею высохнуть.
- Ножовкой вырезаем выступающие части дюбелей. Затем отрежьте выступающие концы ступенек.
- Металлические уголки просверлите до верха лестницы (близко к 1-й ступеньке), а металлические пластины - до верха упора. Соедините металлические детали болтами.
Если делать своими руками лестницу, стремянку для досуга.
Бывает, и часто, что время, которое вы тратите на изготовление самодельной лестницы, вы с пользой используете по-другому и заработаете на столько же больше, чем стоит сама эта стремянка. В таком случае поговорим о том, как и какую стремянку выбрать.
Стремянка - вещь в хозяйстве, спорить тут полезно не о чем.Поклеить обоями или покрасить потолки, повесить шторы, добраться до антресоли, взять книгу в доме, оборудованном библиотекой - стремянка - надежный помощник в доме, не говоря уже о работе на дачном участке. Главное правильно выбрать «плечо», на которое можно опереться.
Если лестница вам понадобится лишь для эпизодического использования, достаточно найти подходящую простую одностороннюю модель, легкую и компактную.
В современных домах с небольшой высотой потолка можно обойтись без стремянки от 2-5 ступенек, до 1 м, но в квартирах с высокими потолками потребуется инвентарь от 1,5 м.
Для дачи и сада подойдет модель высотой 2 м. А если вы планируете масштабные строительные работы, лучше обзавестись стремянкой-трансформером с регулируемой высотой, состоящей из 2, 3 (чаще) или четырех секций, следующих одна за другой. Длина такой лестницы достигает 20 метров. Каждая часть состоит из 6-24 шагов.
По рисунку
Стремянки бывают Г-образной, А-образной и Г-образной формы. Более практичная А-образная модель с рабочей площадкой, на которую можно положить и ведро с краской, и корзину для фруктов.
Г-образная стремянка может быть дополнена подвесной рабочей площадкой.
L-образный дизайн для профессионалов. Короткая сторона «буквы» служит опорой и закрепляется на вертикальной поверхности (стене), выполняя роль рабочей площадки.
Иногда такая лестница оснащается специальными роликами для передвижения. Универсальные лестницы-трансформеры могут быть собраны в самых разных конструкциях, например, в рабочей площадке («козочки»), в лестнице с консолью, в лестнице с различными опорами (для работы на пролетах или крышах).
Намного удобнее стремянки с поручнями, которые еще называют «дуги безопасности». Чем выше дуга безопасности, тем лучше вы будете чувствовать себя защищенным, стоя на лестнице, и тем легче будет балансировать.
Вопрос о массе
Важный параметр, на который следует обратить особое внимание при выборе лестницы, - это максимальный вес, который она выдержит и не сломается.
Учитывайте не только свой вес, но и вес самого тяжелого члена семьи.
Не забудьте добавить к этой массе потенциально возможный груз, поднимаемый вместе с пользователем (например, ведро с краской или ящик с гвоздями).
- Стремянки из алюминиевых сплавов выдерживают вес до 300 кг.
- Стремянка стальная - до 150 кг.
- Деревянная самоделка, как указано выше - не более 100 кг.
Чтобы обеспечить устойчивость нагруженной лестницы даже на скользкой поверхности и защитить пол от царапин, серьезные производители подковывают ножки лестниц насадки-башмаки.Они изготовлены из фактурного пластика, резины или комбинации этих материалов. «Башмаки» крепятся к профилю лестницы саморезами, чтобы при необходимости можно было поменять изношенный башмак на новый.
Наиболее распространенные материалы для лестниц - сталь, алюминий, дерево и их комбинации.
Стремянки с металлическими стойками и деревянными ступеньками не отличаются особым изяществом, они тяжелые по весу и занимают слишком много места. Деревянные лестницы не очень практичны: со временем дерево осыпается и начинает трескаться, а значит, расшатывается в тех местах, где ступени крепятся к стойкам.Самый современный материал - полиэстер со стекловолокном, он легкий и прочный. Однако наиболее популярными материалами для лестниц являются алюминий (в том числе дюраль) и сталь. Оптимальная по цене и качеству модель - со стальной основой и алюминиевыми ступеньками. При невысокой цене они легче по весу и не уступают по надежности цельнометаллическим или полностью алюминиевым изделиям.
Ступени лестницы в разложенном виде должны располагаться строго параллельно полу, а ширина должна быть равна не менее трети подножки.Расстояние между ступенями должно быть примерно 22-30, не более.
Поверхность ступеней должна быть рифленой, чтобы ножки не скользили.
Будет лучше, если ступени будут закругленными.
Обратите внимание на то, как ступени крепятся к перекладинам. У качественных профессиональных стремян ступеньки углублены в горизонтальные пазы на основных направляющих и выполнены из прямоугольных труб, продетых через несущие профили и загнутых наружу снаружи.Такие не гнутся ...
Ступеньки невозможно прикрутить или сварить. В хозяйственных лестницах в качестве крепежа иногда используются заклепки, но их необходимо прикрепить к несущему профилю как минимум в четырех разных местах.
Техника безопасности - никогда не бывает лишним, хотя читать иногда смешно ...
- Перед каждым использованием лестницы проверяйте ее состояние: подвижность ступеней, крепление к стойкам, устойчивость опор.
- Не работайте без страховки на последней ступеньке, если у лестницы нет специальных высоких перил.
- Поднимаясь, держите руки на ступеньках или поручнях.
- Находясь на лестнице, старайтесь не смещать центр тяжести тела, не делайте резких движений в стороны.
- Все движения по лестнице происходят только лицом к ступеням.
- Если изделие состоит из нескольких частей, расширенная часть должна быть на стороне использования.
- Не выдвигайте секцию за установленный упор.
- На лестнице с односторонним движением должен находиться только один человек.
Принадлежности и аксессуары для лестниц
Подвесная рабочая площадка.
Как правило, крепится к лестнице с помощью крючков.
Используется для создания подставки для ног или в качестве платформы для инструмента. Может с боками и без.
Подвесной лоток
Подносы бывают одно- и многосекционные, материалы обычные - дерево и металл. Устанавливается так же, как и вышеупомянутая рабочая платформа, она используется как контейнер для инструментов и инструментов.
Крючки для подвешивания ведер, шнура или инструментов. Они застегиваются на ступеньку.
Острые наконечники - дополнительные элементы для ножек лестницы. Они служат для того, чтобы лестница не «уходила» в сад. Иметь это необходимо.
Кстати:
Страну производителя можно определить по цвету товара. Стремянки с красными вставками делают синие вставки в Германии, в Италии. Оранжевый цвет - Финляндия или Голландия, зеленый - Беларусь.
Основная нагрузка при работе со стремянкой ложится на основные стойки.Поэтому, покупая лестницу в магазине или на рынке, не бойтесь издеваться над продавцом, а сжимайте их рукой изо всех сил и трясите в разные стороны - если стеллажи «гуляют» даже на новая лестница - выбирайте другую, и так пусть «поднимется» сам продавец.
Стремянка с карманами
При ремонте часто использую стремянку. При этом держать инструменты под рукой и заодно делать что-то неудобное.Облегчает работу простого устройства.
Понадобилось: кусок пластиковой трубы, многофункциональный инструмент (МФУ) или пила, конусообразный нож и дрель, газовая горелка, саморезный металлический карандаш.
Отмерил кусок трубы (будущий карман), прикрепив его к стремянке на месте, отрезал лишнее. С помощью МФУ прорежьте канавки в трубе. Он снова попробовал его на лестнице и отрезал лишнее.
На заготовке карандашом разметили место выреза крышки.В нем коническим сверлом проделывались отверстия разного диаметра. С помощью МФУ
вырезал крышку и отогнул (см. Фото) Саморезами по металлу прикрутили заготовку к трапу. Сбоку я закрепил два винта еще двумя винтами патрубка-держателя для отвертки.
Советую сделать карман быстро.
Если он надежно закреплен на стремянке, то перед перемещением по горизонтали на большое расстояние необходимо по одному вынуть инструменты и мелкие детали, чтобы они не выпали, а затем переустановить.
© Автор: Алексей Вербицкий, Пролетарск, Ростовская область. Фото автора
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками - домохозяину!»
Подписывайтесь на обновления в наших группах и делитесь.
Давай дружить!
Кровать с лестницей своими руками - чертежи и фото | Своими руками
Кровать для детской. Кровать изготовлена из буковых щитков.
Конструкция этой кровати с лестницей довольно проста.
Прямоугольная рама с двумя поручнями опирается на 4 стойки Г-образного профиля.
Сбоку к кровати крепится лестница, сделанная под откос.
При желании между передними стойками можно сделать стол - он добавит кроватям дополнительную жесткость.
К каркасу кровати (продольным элементам) прикреплены перекладины основания, на которое затем будет укладываться матрас. По бокам заранее тщательно продуманы и реализованы ограждения-ограничители (особенно это важно, если ребенок маленький)
Стол самый простой - столешница, две ножки и стол, прикручиваемый к стойкам кровати.
Все детали, кроме столешницы из ЛДСП, вырезаны из клееных заготовок бука и покрыты прозрачным матовым лаком.
Кровать двухъярусная с лестницей на второй уровень и столик своими руками - чертежи
КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ КРОВАТИ Эта кровать соответствует размеру матраса 120 × 190 см.
Приступим к изготовлению кровати с лестницей
Чтобы вырезать детали из заготовок, понадобится циркулярная пила, а потом их можно будет соединить на дюбеля или дюбеля.
Нужная форма установочных штифтов подбирается с помощью специального фрезерного станка.Электрический крючок позволяет быстро снять фаску с острых краев деталей. Эту операцию также можно выполнить фрезерованием. Во избежание травм следует использовать тупые острые края.
В данном случае сборка производилась с помощью системы DOMINO Festool (фрезерный станок и вставные шипы). Поскольку инструмент дорогой, он в основном предназначен для профессионалов столяров.
Подобрать гнезда для вставных шипов можно и на обычном фрезерном станке, однако его гораздо сложнее настроить, и работа с ним требует большего внимания.
1. Перед сборкой стоек Г-образного сечения фрезеруются пазы для деталей под вставленные шипы системы DOMINO. В широкой части бороздки выбираются со стороны пластины, а в узкой - с кромки.
Смотрите также: Детская кроватка своими руками (чертежи)
2. Стенки пазов и сопрягаемые поверхности деталей промазываются клеем ПВА, в подготовленные пазы широкой детали вставляются вставные шпильки и на них надевается узкая деталь.Чтобы получить прямой угол между деталями, в трех местах вдавите квадратные шаблоны, вырезанные из плиты МДФ, в их зажимы. После этого детали дополнительно стягиваются струбцинами.
3 Поочередно соедините хомуты на готовых стойках с элементами каркаса станины и просверлите предварительные отверстия для крепления 02 мм. Сверло устанавливается в инструмент с помощью направляющих так, чтобы отверстие было перпендикулярно базовым поверхностям.
4. На отверстиях 2 мм на лицевой стороне стоек и на тыльной стороне элементов каркаса кровати сделать глухой выбор сверлом Форстнера 25 мм.Затем центральные отверстия расширяются до 08 мм.
5. Как бы тщательно не производилась разметка, небольшие отклонения в положении крепежных отверстий неизбежны. Поэтому, чтобы не перепутать детали при сборке кровати, они промаркированы.
6. Опорные планки под основание матраса в этом случае приклеиваются из реек. Чтобы при заключении контракта на
Зажимыпри склейке не смещаются друг относительно друга, предварительно вбейте в них несколько гвоздей.
7. Опорные планки саморезами заподлицо с нижними краями продольных элементов каркаса станины, фиксируя их перед установкой хомутов.
8. Каждый элемент ограждения состоит из двух держателей и поручня. Крепежные винты вкручиваются в держатели, прилегающие к тыльным сторонам продольного элемента каркаса и поручня, поэтому их головки снаружи не видны.
9. Верхний и нижний концы тетивы обрезаются под скос в соответствии с желаемым углом наклона трапа (вверху около 20 °, а внизу - на 70 °).В этом случае верхний конец тетивы обрезается под углом 90 ° к скошенной кромке.
10. Из заготовки толщиной 18 мм в табурете вырезаются боковые вставки (между ступенями) длиной 200 мм со скошенными концами в одну сторону, а также внизу лестничной тетивы.
11. После приклеивания первой вставки внизу струны выберите канавку под вставной шпилькой, по которой струна затем будет соединена со ступенькой.
12.Установив вспомогательную планку толщиной равной толщине ступеньки (27 мм), приклейте к тетиве следующую вставку и так далее.
13. Когда все вставки приклеены, их края выравнивают фрезой по краям тетивы
Ссылка по теме: Как сделать двухъярусную кровать для детской
14. Стебли немного выступают вперед и назад за края струны. Обработка ступеней сводится только к снятию фаски и выделению канавок на торцах под вставные шпильки.
15. Наконец-то собрана лестница. Перед затягиванием хомутов и сразу после этого внимательно проверьте прямоугольную конструкцию. Лестница прикручивается к продольному элементу каркаса кровати, а саморезы - с задней стороны кровати.
16. Ножки стола склеить из реек и обработать после приклеивания.
17. Задняя перемычка подконструкции немного выступает в стороны, чтобы ее можно было прикрутить к стойкам кровати.При сборке подстоля проверьте его прямоугольность.
18. На небольшом расстоянии от углов подконструкции (чтобы ножки проходили) на уровне верхних краев закрепите монтажные планки, к которым крепится столешница.
19 Края столешницы (ЛДСП) оклеены кромочной лентой с помощью утюга. Осторожно обрежьте края ленты и обработайте их мелкой наждачной бумагой.
20. Установите ножки в двух углах) под столом и закрепите столешницу так, чтобы она выступала под столом с трех сторон - спереди и по бокам..
СОЕДИНЕНИЯ НА ШЛАНГАХ - "BISQUITAX"
Вместо вставных шипов при соединении деталей можно использовать «бисквитные» ключи. Чтобы подобрать под них пазы, понадобится фрезерный станок для шпоночных пазов, например 3901 Makita.
СОЕДИНЕНИЯ НА ВСТАВНЫХ СУДАХ
Фрезерные станки некоторых моделей F предназначены для выбора канавок для вставных шпилек, которые доступны в нескольких размерах. В зависимости от того, какой вставной штырь используется, установите глубину фрезерования, которая может быть изменена от 12 до 28 мм.
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками - домохозяину!»
Подписаться на обновления в наших группах и поделитесь.
Давай дружить!
Лестничный марш своими руками (+ фото) | Своими руками
Желание делать все на даче похвально, но когда нет опыта, боишься ошибок. И почему-то очень затрудняет лестницу. Игорь Калинин рассказывает об одном из доступных способов сделать лестницу для загородного дома.
Начало работы
Замерив высоту площадки, на которую планировался подъем, и длину выступа лестницы, я подсчитал, что получается 11 ступеней при высоте 205 мм.Но ширина ступеньки (точнее, расстояние по горизонтали между передними кромками) слишком мала - всего 190 мм. Подниматься легко, но спускаться труднее: ступня не подходит полностью. Но в тесной комнате с этим придется мириться.
Строительство лестницы
Лестницу решено было сделать с подающими ступенями, когда в тетиве выбирают пазы под ступеньки. Это довольно сложная задача. Если ширина ступеньки больше длины паза под ней, то торцы ступеней выглядывают из-за тетивы (надо сказать, в столярном деле видимые концы дерева не приветствуются).Эти видимые части концов (рис. 1) необходимо отшлифовать и покрыть лаком. Вариант, когда шаг уже, чем длина канавки, выглядит ужасно (рис. 2): края канавок видны! Но самое неприятное - тщательно подбирать бороздки в струнах. Часто это делается мощным роутером с копировальной гильзой. И вам нужны специальные шаблоны (очень дорогие). Способ более доступный - циркулярная пила и зубило. Но в обоих вариантах отсутствие сколов и задиров древесины не гарантируется.
Я решил не выбирать бороздки, а сформировать их, вклеивая вставки между ступенями (рисунок 3). При этом не видны концы ступеней, а пазы идеальные.
Для строительства лестницы приобрел клееные заготовки из сосны сечением 300 * 50 мм и мебельный щит толщиной 18 мм для изготовления вставок.
Читайте также: Как своими руками сделать двухпролетную лестницу на второй этаж (фото + чертежи)
1.Распиловка и обработка
Определив длину ступеньки, сначала выдвиньте заготовку под прямым углом, а затем срежьте ступеньку дисковой пилой: чтобы не было сколов на выходе из диска, можно уложить край фанеры.
После нарезки ступенек обрезаем кромки, а затем переднюю кромку обязательно продеваем фрезером с радиусом радиуса.
Зная угол наклона трапа, мы увидели нижний край тетивы.
Делая вставки, в первую очередь из мебельного щита вырезаем заготовку нужной ширины. А затем, установив ограничители, подпиливаем под нужным углом партию одинаковых вставок.
А верхнюю часть после чернового пропила шлифуем лобзиком.
2. Отделка деталей лестницы
Шлифуя поверхность, приступаем к отделке. Ступени решено покрыть специальным маслом в два слоя.Масло - дорогое, но расход небольшой.
Бусины нужно покрывать лаком только в тех местах, где не будет клея. Это очень важно! Поэтому их сначала необходимо выделить. У вставок покрываем лаком лицевую сторону и торцы.
Читайте также: Мансардные лестницы своими руками
3.Закрытие носовой лестницы марш
Намазывая клеем тыльную сторону вставки, прижимаем ее к шнурку.
После нанесения ступеньки приклеиваем следующую вставку.
Просверливаем в концах ступеней отверстие под эксцентриковый стержень.
Что касается этих отверстий, мы находим положения сверления чашек диаметром 0 15 мм для эксцентриков внизу ступени. Центр чашки находится на расстоянии не менее 34 мм от края.
И так далее, шаг - вставка - шаг, проверяя угол наклона узора.
Процесс идет! Одна нитка готова.
Чтобы натянуть ступеньки на тетиву, используйте саморезы и эксцентриковые стяжки.Саморезы ввинчиваются через тетиву в ступеньки со стороны стены, а по стяжке ступеньки натягиваются на вторую (переднюю) тетиву.
Ссылка по теме: Лестница "Гусиный шаг" своими руками.
4. Сборка лестницы
Сверлить чашки удобно с помощью дрели, закрепленной в стойке.
С помощью заостренных шаблонов легко найти места эксцентриковых штанг в пазах тетивы и просверлить отверстия.
Заворачиваем штоки.
Положив веревку на пол, поставить ступеньку и затянуть эксцентрик.
Стяжку, которая прилегает к стене, будем соединять саморезами. Для этого в пазах просверливаем сквозные отверстия, чтобы шурупы свободно входили в них.
Укладываем веревку на место и заворачиваем шурупы - разумеется, с предварительным сверлением ступеней.
© Автор: И. Калинин. Фото автора.Рисунки В. Давыдова.
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками - домохозяину!»
Подписывайтесь на обновления в наших группах и делитесь.
Давай дружить!
